Apèsi sou lekòl la
Yon motè servo refere a yon motè kontwòl kondwi ki gen pwodiksyon (vitès, koupl) ka byen vit reponn a siyal la opinyon.
Aplikasyon
Motè servo yo souvan konbine avèk detèktè vitès ak eleman pozisyon pou fòme sistèm bouk fèmen-vite ak sistèm bouk fèmen-. DC servo motè yo lajman ki itilize nan sistèm servo avyasyon, enstriman elektwonik pòtab, sistèm swiv distans rada, aparèy reta lineyè, kondui kasèt, anrejistrè mayetik, ak robo. AC servo motè yo lajman ki itilize nan divès sistèm kontwòl otomatik, sistèm servo, ak aparèy kondwi.

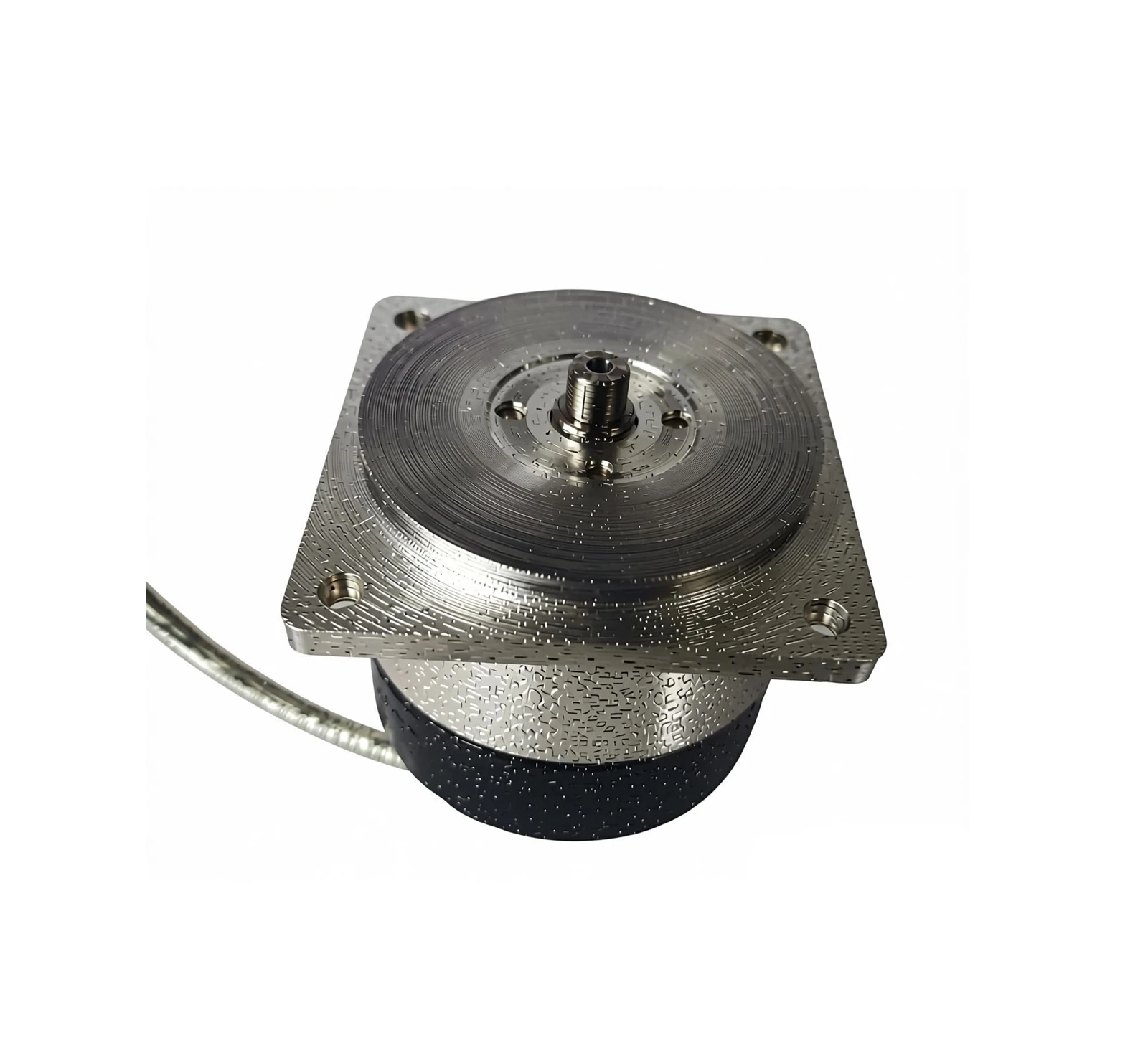

1.Permanent Magnet DC Servo Motor
Li gen avantaj ki genyen nan ti volim, pwa limyè, bon pèfòmans kontwòl, ak endèks koupl segondè, apwopriye pou pi devan ak ranvèse kòmanse ak kontwòl servo.
Done teknik
|
Modèl pwodwi |
Voltaj nominal (V) |
Vitès nominal (r/min) |
Koupl nominal (mNm) |
Pouvwa nominal (W) |
|
J20SY01 |
27 |
4000 |
4 |
1.6 |
|
J25SY01 |
29 |
9000 |
3.4 |
3.23 |
|
J28SY0 |
27 |
9000 |
4.88 |
4.6 |
|
J36SY01 |
24 |
5500 |
21 |
12.4 |
|
J36SY02 |
28 |
500 |
21 |
12.4 |
|
J40SY01 |
27 |
6000 |
40 |
24.6 |
|
J40SY02 |
27 |
5150 |
115 |
62 |
|
J45SY01 |
28 |
1650 |
50 |
8.63 |
|
J45SY02 |
27 |
3000 |
68 |
20 |
|
J45SY03 |
27 |
6000 |
39 |
24 |
|
J45SY04 |
27 |
6000 |
39 |
24 |
|
J55SY01 |
27 |
6000 |
80 |
50 |
|
J60SY01 |
12 |
2500 |
78 |
20.5 |
|
J70SY01 |
12 |
2500 |
340 |
89.8 |
|
J90SY01 |
48 |
3000 |
480 |
150 |
|
J90SY02 |
40 |
850 |
390 |
34.9 |
|
J110SY01 |
200 |
4000 |
1080 |
450 |

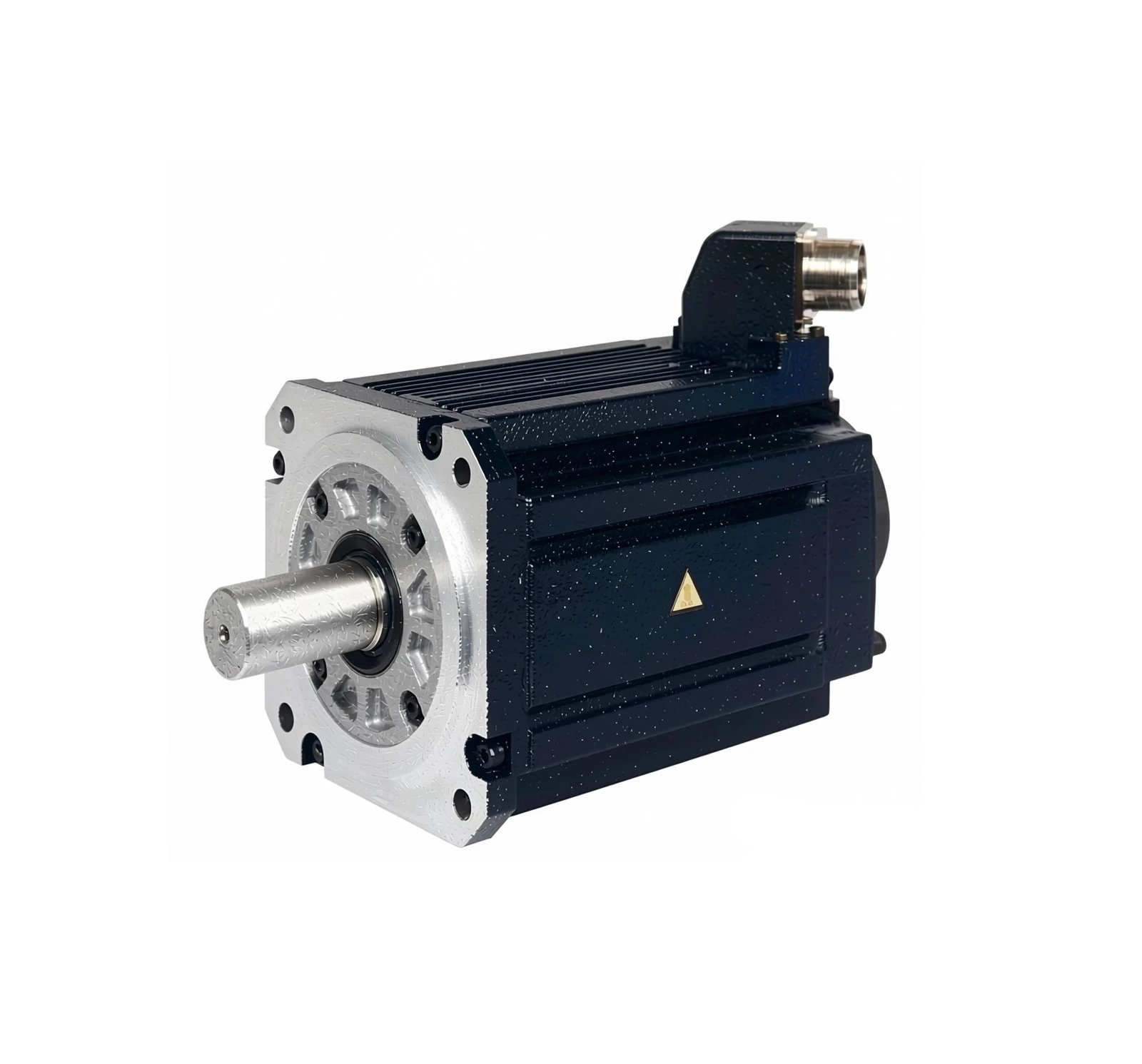

2.Sinusoidal Wave pèmanan Magnet AC Servo Motor
Done teknik
|
Modèl motè |
Inite |
J70ST - X01 |
J92ST - X01 |
J115ST - X01 |
J142ST - X01 |
J190ST - X01 |
|
Pouvwa |
(kw) |
1.5 |
1.6 |
5.5 |
12.5 |
13.9 |
|
Maksimòm vitès travay |
(r/min) |
7500 |
3600 |
3200 |
4300 |
2000 |
|
Kontini koupl (25 degre) |
(Nm) |
2.4 |
4.7 |
19.7 |
41.5 |
83.4 |
|
Kouran liy deplasman kontinyèl |
(A) |
6 |
5.8 |
19.1 |
60 |
48 |
|
Pik koupl |
(Nm) |
6.4 |
14 |
50 |
104 |
230 |
|
Kouran Liy Pik |
(A) |
18 |
17.4 |
53.3 |
114.8 |
147 |
|
Sensibilite koupl |
(Nm/A) |
0.37 |
0.85 |
0.98 |
0.79 |
1.65 |
|
Retounen EMF Constant |
(V/kr/min) |
22.5 |
51.2 |
58.8 |
47.9 |
99.6 |
|
Maksimòm Liy Voltage |
(V) |
250 |
250 |
250 |
250 |
250 |
|
Inèsi wotasyon |
(kgm²) |
7.7E-05 |
1.1E-03 |
6.6E-03 |
1.4E-02 |
6.0E-02 |
|
Pozisyon koupl |
(Nm) |
0.07 |
0.01 |
0.287 |
0.52 |
0.91 |
|
Dimansyon ekstèn |
(□mm×mm) |
70×244 |
92×336 |
115×473 |
142×460 |
190×539 |
3.Square Wave pèmanan Eman Brushless Servo Motor
Done teknik
|
Modèl motè |
Pouvwa nominal (kW) |
Koupl bloke (N·m) |
Vitès maksimòm (r/min) |
Tachomètr (V/Kr/min) |
Ankode (p/r) |
|
J80ZWS-C01 |
0.8 |
5 |
1800 |
10 |
- |
|
J98ZWS-01 |
- |
0.15 |
6000 |
- |
2400 |
|
J100ZWS-01 |
- |
0.15 |
6000 |
- |
2400 |
|
J100ZWS-01A |
0.7 |
2 |
4000 |
- |
- |
|
J100ZWS-C01 |
0.7 |
2 |
4000 |
20 |
- |
|
J115ZWS-01A |
1.2 |
2 |
6000 |
- |
- |
|
J115ZWS-C01 |
1.2 |
10.4 |
1100 |
20 |
- |
|
J115ZWS-CM01 |
1.1/1.4 |
6.5/9 |
2000 |
20 |
2500 |
|
J115ZWS-CM02 |
0.4/0.6 |
2.2/3.6 |
2000 |
20 |
2500 |
|
J140ZWS-C01 |
2.5 |
- |
1100 |
20 |
- |
|
J140ZWS-CM01 |
2.4 |
14 |
2000 |
20 |
2000 |
|
J140ZWS-CM02 |
2.2 |
30 |
1000 |
20 |
2500 |
|
J140ZWS-CM03 |
4.5 |
30 |
2000 |
20 |
2500 |
|
J190ZWS-C01 |
15 |
70 |
3000 |
20 |
- |
|
J190ZWS-C02 |
15 |
32.5 |
6000 |
15 |
- |
|
J190ZWS-C03 |
7.5 |
47.7 |
1500 |
20 |
- |
SHINHOM dedye a mete yon ba ekselan nan endistri ki entegre oswa itilize teknoloji mayetik nan nou an.Servo motèpwodwi yo.
