Apèsi sou pwodwi a
Enduktè konik bandeak "Flying Leads". Seri BC Broadband konik Inductors yo espesyalman enjenyè pou aplikasyon pou bande ak wo-frekans, bay pèfòmans eksepsyonèl soti nan 10 MHz a 40 GHz. Induktè sa yo fonksyone kòm yon seri de induktè bande etwat, ki fè yo ideyal pou itilize nan Tees patipri ultra-wideband kote yo bay yon chemen serye pou piki DC patipri oswa ekstraksyon pandan y ap izole sous pouvwa a soti nan aparèy aktif. Konsepsyon inik konik la minimize kapasite ki pèdi, ak "kòb yo vole" pèmèt pwezante egzak ak ajisteman fleksib aliye ang.
Karakteristik kle
- Pèfòmans Wideband: Segondè enpedans atravè 10 MHz a 40 GHz.
- Bias Tee Optimize: Pafè pou piki/ekstraksyon DC patipri nan sikui ultra-wideband.
- Low Stray Capacitance: Fòm konik diminye efè parazit.
- Konstriksyon Flying Leads: Pèmèt pwezante egzak ak ang aliye reglabl.
- Ranje Tanperati solid: Opere -40 degre a +85 degre (ak Irms), +85 degre a +125 degre (degrade); Depo -40 degre a +125 degre.
- MSL Nivo 1: lavi etaj san limit anba<30°C / 85% RH.
- Konfòme RoHS.
Espesifikasyon elektrik (a 25 degre)
| Nimewo Pati | Inductance (± 5%) | DCR (Ω) max | Irms (mA) |
| BC-R22J | 0.22 μH | 0.10 | 1200 |
| BC-R53J | 0.53 μH | 0.15 | 1060 |
| BC-1R2J | 1.20 μH | 1.05 | 270 |
| BC-1R6J | 1.65 μH | 0.60 | 490 |
| BC-2R3J | 2.35 μH | 1.61 | 270 |
| BC-2R7J | 2.75 μH | 0.40 | 675 |
| BC-6R3J | 6.35 μH | 0.92 | 480 |
| BC-6R5J | 6.50 μH | 0.70 | 650 |
| BC-8R0J | 8.00 μH | 3.39 | 230 |
*Endikans mezire nan 10 MHz, 0.1 Vrms, 0 Adc lè l sèvi avèk Agilent/HP 4286A LCR mèt. Evalyasyon Irms ki baze sou yon ogmantasyon tanperati 40 degre soti nan 25 degre anbyen.*

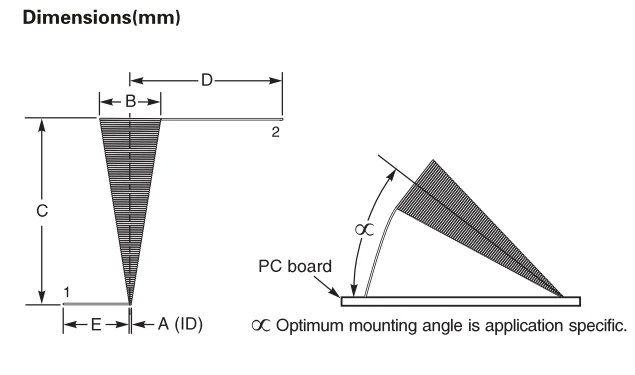

Dimansyon mekanik (mm)
| Nimewo Pati | A (±0.05) | B max | C max | D (±0.25) | E (±0.25) |
| BC-R22J | 0.20 | 1.45 | 3.51 | 4.216 | 2.54 |
| BC-R53J | 0.20 | 1.80 | 4.55 | 4.216 | 2.54 |
| BC-1R2J | 0.20 | 1.14 | 2.92 | 4.216 | 2.54 |
| BC-1R6J | 0.20 | 1.70 | 4.42 | 4.216 | 2.54 |
| BC-2R3J | 0.20 | 1.52 | 3.81 | 4.216 | 2.54 |
| BC-2R7J | 0.20 | 2.72 | 7.87 | 6.985 | 2.54 |
| BC-6R3J | 0.20 | 2.95 | 8.82 | 6.985 | 2.54 |
| BC-6R5J | 0.20 | 3.56 | 11.05 | 9.906 | 2.54 |
| BC-8R0J | 0.20 | 1.88 | 6.02 | 4.572 | 2.54 |
Aplikasyon
- Tees patipri ultra-wideband
- Modil RF ak mikwo ond (jiska 40 GHz)
- DC patipri piki/ekstraksyon sikui
- 5G enfrastrikti, sistèm rada, kominikasyon satelit
- Ekipman tès ak mezi
- Sistèm kominikasyon bande
Anbalaj & Konfòmite Anviwònman
Anbalaj: 25 moso pou chak plato
Tanperati Depo: -40 degre a +125 degre (konpozan), -40 degre a +80 degre (kasèt ak bobin)
Nivo sansiblite imidite (MSL): 1 (vi etaj san limit nan<30°C / 85% RH)
Konfòme RoHS: Wi
Poukisa chwazi seri BC?
Avèk pèfòmans bande yo, konsepsyon plon vole, ak tolerans tanperati ki wo, enduktè konik Seri BC yo bay solisyon serye ak fleksib pou aplikasyon pou RF ak mikwo ond ki mande. Si w ap desine Tees patipri, filtè segondè frekans, oswa modil ultra-wideband, induktè sa yo bay presizyon ak pèfòmans pwojè ou a mande.
SHINHOM dedye a mete yon ba ekselan nan endistri ki entegre oswa itilize teknoloji mayetik nan nou an.Enduktè konik bandepwodwi yo.
Kontakte nou
Pou espesifikasyon teknik, echantiyon, oswa lòd esansyèl, tanpri kontakte ekip lavant nou an:
Imèl: sales@shinhom.com
Nou gade pou pi devan pou ede w ak kondisyon inductor bande ou.
