| Fanmi pwodwi yo | Enduktans (µH) | IDC (MA) | Longè (mm) | Lajè (mm) | Wotè (mm) | |
| AISC | 0.01-10000 | 30-10000 | 0.66-2.9 | 0.6-2.25 | 1.19-3.5 | ✉ |
| Aisc-f | 1.0-4700 | 20-1000 | 1.1-3.4 | 0.95-3.15 | 1.78-4.8 | ✉ |
| Aism | 0.01-10000 | 25-1800 | 2.5-5.6 | 1.8-5.0 | 2.0-5.0 | ✉ |
| Aism-c | 1.0-330 | 75-1050 | 3.2-4.5 | 2.2-3.2 | 2.5-3.2 | ✉ |

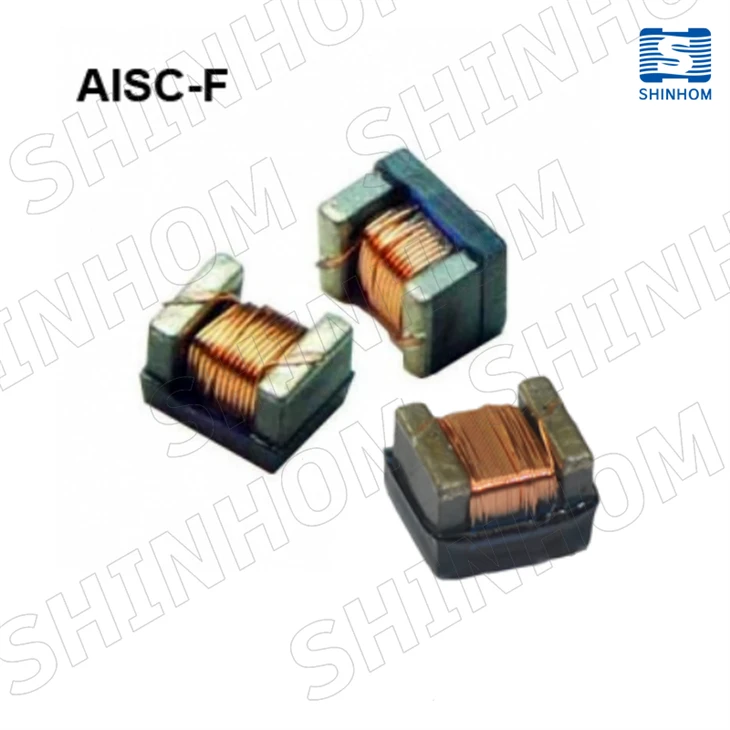

AISC & AISC-F Fanmi
SMD fil endikatè chip pou RF (frekans radyo) modil,
Materyèl seramik ak ferit yo si ou vle
Karakteristik:
1. ROHS konfòme
2. Ekselan SRF.
3. sa yo ultra - endukteur kontra enfòmèl ant bay eksepsyonèl valè Q, menm nan frekans segondè.
4. ekselan estabilite tèmik
5. Operasyon tanperati ranje soti nan -40 degre nan 125 degre. (Ki gen ladan pwòp tèt ou - monte tanperati)
Aplikasyon:
Modil RF/pwodwi pou
Telefòn selilè,
GPS reseptè,
Estasyon baz,
Repeater,
Wireless LAN/ sourit/ klavye/ ekoutè,
Kontwòl remote,
Sistèm sekirite,
Telecom & san fil kominikasyon
Ak lòt aparèy elektwonik.
Nòt:
Tolerans: G=± 2%, J=± 5%, K=± 10%
Anbalaj: klè tep ak bobine {estanda}
L/Q: Agilent/HP4291A+ Agilent/HP16197A
SRF: Agilent/HP8753D/Agilent/HP4291A
RDC: CH502BC/HP4338B
IRMS pou yon ogmantasyon 15 degre pi wo pase 25 degre anbyen.
Operasyon tanperati ranje soti nan -40 degre nan 125 degre. (Ki gen ladan pwòp tèt ou - monte tanperati)
Seri nan fanmi sa a
| Seri Product | Enduktans (µH) | IDC (MA) | Longè (mm) | Lajè (mm) | Wotè (mm) | |
| AISC0402 | 1.0-120 | 30-1360 | 0.66 | 0.6 | 1.19 | ✉ |
| AISC0603 | 1.6-390 | 100-700 | 1.1 | 0.95 | 1.78 | ✉ |
| AISC0805 | 2.2-2200 | 150-800 | 1.7 | 1.52 | 2.3 | ✉ |
| Aisc1008 | 3.9-10000 | 160-10000 | 2.79 | 2.1 | 2.92 | ✉ |
| AISC1210 | 3.9-10000 | 200-1000 | 2.9 | 2.25 | 3.5 | ✉ |
| Seri Product | DCR (ω) | IDC (MA) | SRF (MHz) | |
| AISC0603F | 0.13-4.0 | 210-1000 | 120-1150 | ✉ |
| AISC0805F | 1.0-6.0 | 80-430 | 14-360 | ✉ |
| Aisc1008f | 0.55-18 | 20-580 | 2.5-300 | ✉ |
| AISC1206F | 1.2-9.0 | 130-320 | 80-260 | ✉ |
| AISC1210F | 0.3-28 | 30-450 | 1.5-220 | ✉ |
| Aisc1812f | 0.22-16.5 | 90-1000 | 1.4-200 | ✉ |
Sifas mòn blesi endikatè chip
Segondè sifas aktyèl mòn blesi modle chip enduktè
Karakteristik:
Ba pwofil
Segondè fyab
Konstriksyon modle
Ekselan soudability
Chalè rezistan résine modle
Ekselan fòs mekanik
Plon gratis yo se plent Rohs
Gwosè 1008/1210/1812/2220
Applcations:
VCR
Kamera videyo
Sistèm kominikasyon
Sistèm otomobil
LCD/PDP Televizyon
Kondui ki gen kapasite difisil
Sistèm Rezo
Odinatè ekipman periferik
Enfòmasyon teknik:
Tès: (ekivalan akseptab) lnductance: HP4285A, RDC: Quadtech 1880 Milliohmmeter, Q: HP4342A, SRF: HP4291A
IDC Max: Detèmine lè se supèrpoz DC aktyèl diminye 10% kont valè inisyal li yo
Metòd soude: vag, faz vapè, enfrawouj
Rezistans nan soudaj chalè: 260 degre pou 10 segonn
Rezistans sòlvan: konfòm ak mil-STD -202 e
Marking: lnductance & tolerans
Tanperati opere: -40 degre nan +105 degre
Tanperati depo: -40 degre nan +105 degre
Seri nan fanmi sa a
| Seri Product | Enduktans (µH) | IDC (MA) | Longè (mm) | Lajè (mm) | Wotè (mm) | |
| Aism1008 | 0.01-100 | 60-530 | 2.5 | 1.8 | 2.0 | ✉ |
| Aism1210 | 0.1-220 | 50-450 | 3.2 | 2.2 | 2.5 | ✉ |
| Aism1812 | 0.1-1000 | 30-800 | 4.5 | 3.2 | 3.2 | ✉ |
| Aism2220 | 1.0-10000 | 25-1800 | 5.6 | 5.0 | 5.0 | ✉ |
| Seri Product | Enduktans (µH) | IDC (MA) | Longè (mm) | Lajè (mm) | Wotè (mm) | |
| Aism1210c | 1.0-100 | 75-770 | 3.2 | 2.2 | 2.5 | ✉ |
| Aism1812c | 1.0-330 | 90-1050 | 4.5 | 3.2 | 3.2 | ✉ |
Shinhom dedye a mete yon ba segondè nan ekselans pou endistri ki entegre oswa itilize teknoloji mayetik nan nou anFil endikatè chip blesipwodwi.
